高效直线振动筛

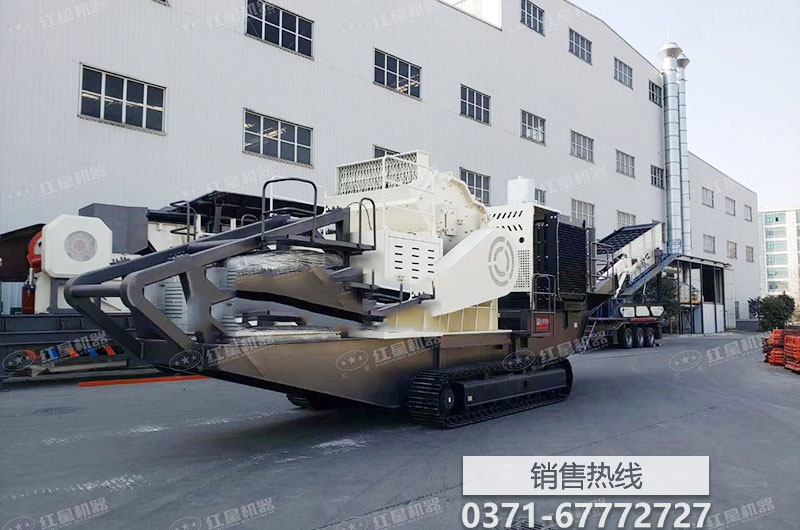

制砂机也称为冲击式破碎机、制沙机，分为hx制砂机，vsi制砂机，hvi制砂、整形机，采用“石打石”和“石打铁”的原理，同时可以与车头组合为移动制砂机，移动制砂机可移动性强，是一条流动的制砂生产线，节约了运营成本。

24小时电话：0371-67772727

产品简介

适用物料：鹅卵石、河卵石、河石、花岗岩、铁矿石、方解石、石英石、耐火材料、玻璃砂以及混凝土骨料等物料的破碎。应用领域：高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站、砂石料场等。

性能优势

节能环保污染

制砂机的涡动腔内巧妙的气流循环，消除粉尘污染。

成品粒型优异

具有粗磨、细磨，物料粒度的可控性。

经久耐磨

生产过程中，底座能形成保护底层，机身无磨损，经久耐用。

密封性能好

主轴下端特殊的密封结构，保证无油封也不漏油。

工作原理

采用“石打石”与“石打铁”相结合的破碎方式，来对石料进行有效破碎，“石打石”原理：电动机带动轴承筒传动部分主轴作高速旋转，同时转子随主轴做高速运动，叶轮内部的石料加速后喷射至破碎腔，与破碎腔内形成的料衬物料相互撞击、磋磨，主要适用于石料的整形破碎。“石打铁”原理：物料从转子喷射出来之后与破碎腔内安装的反击块进行撞击，将物料加速获得能量转化为与反击块碰撞破碎所需要能量，撞击之后物料直接从机体下部排出，这种破碎方式主要适用于以破碎为主工作场合。

配置形式

公司简介

公司主要生产有破碎设备、制砂设备、选矿设备、磨粉设备、水泥建材设备五大系列产品，广泛应用于冶金、矿山、化工、建材、煤炭、耐火材料、陶瓷等行业。对于不同的设备，公司有专门的生产车间，规模大生产速度快，保证客户订购的产品更快更及时的发货！公司所有产品皆已通过ISO9001、CE和GOST国际质量体系认证。厂家直销，价格公道，全国各地都有客户现场可供参观考察。产品产量、效率、品质和售后服务受到广泛好评，欢迎各界人士到厂参观咨询。扫  码长按识别

24小时电话：0371-67772727

资讯推荐

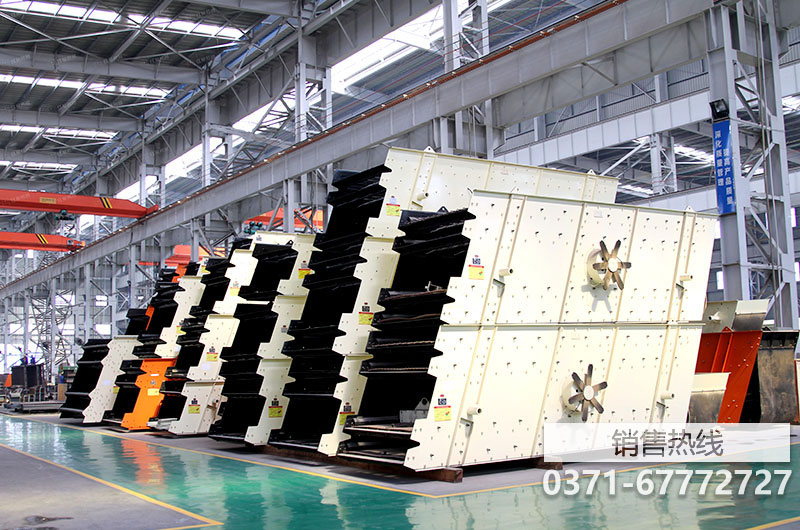

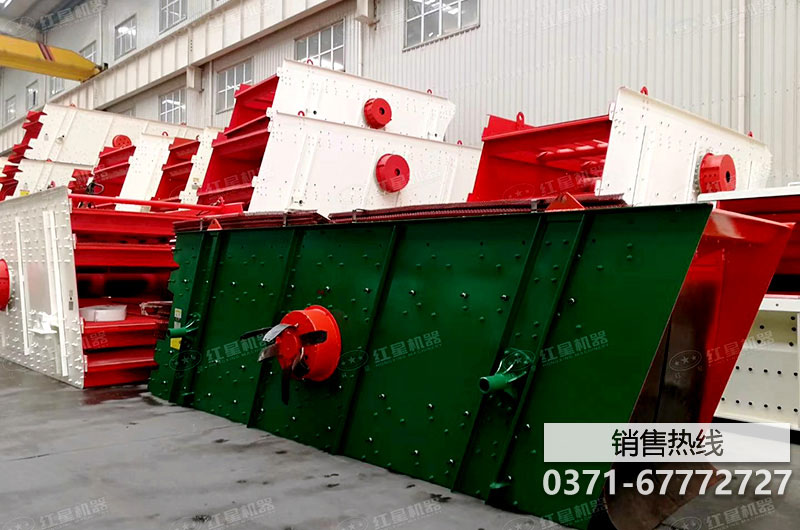

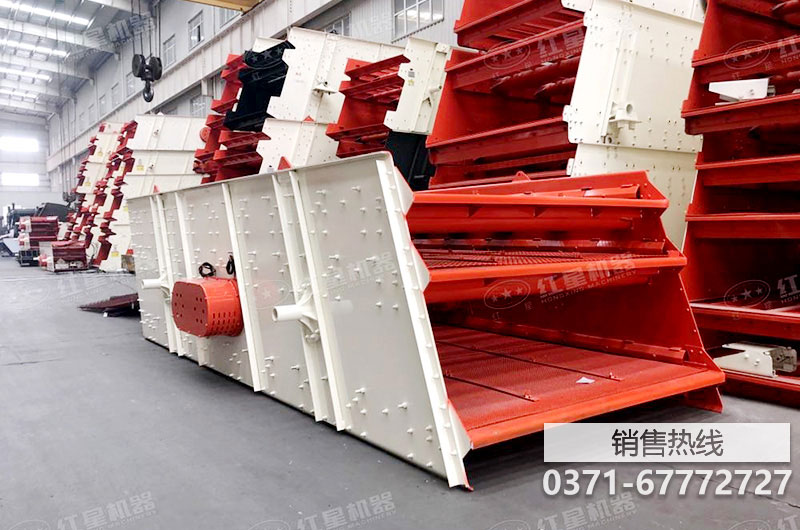

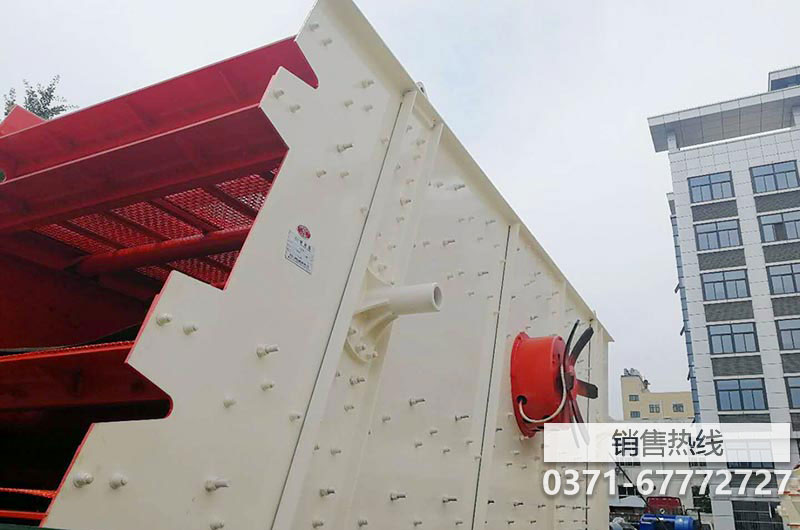

工作原理直线振动筛采用双激振器驱动，当两台激振器做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目，可筛分出7种不同粒度的物料。使用范围直线振动筛亦可对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。图解影响因素编辑一、 物料性质（1）物料松散密度松散密度较大的块状物料容易透筛，筛分效率也较高;相反，松散密度较小的物料及粉状物料不容易透筛，筛分效率也低。沥青混合料的松散密度一般为www.csir.com.cn/m3左右。（2）物料颗粒组成为了提高筛分效率, 要在被筛分物料级配组成确定的情况下, 确定振动筛筛孔尺寸, 使难筛物料( 粒径为 www.csir.com.cn~1倍筛孔尺寸的物料) 占应筛下物料的比例最小。（3） 物料粒度与筛孔的相对尺寸矿料的颗粒度要严格控制在设备的技术参数范围以内，颗粒度指数差异过大，就会造成生产循环大，制约产品的质量和处理能力。物料在筛分过程中的透筛概率受很多因索影响，其中最自接和重要的因索是物料粒度与筛孔尺寸的相又寸大小。二、 筛面结构参数（1）筛面长度与宽度一般来说，筛而宽度自接影响生产率，而筛而长度接影响筛分效率。筛而长，物料在筛而上停留时间长，透筛机会多, 所以筛分效率高。实际上, 筛面宽度对于筛分效率, 筛面长度对于筛分能力也都有不同程度的影响。一般宽长比为1:2~1:3 为宜。（2）筛孔形状与尺寸筛孔形状的选择主要取决于对筛分产物粒度和对筛在较下产品用途的要求。圆形筛孔与其他形状的筛孔相比，名义尺寸相同的情况下，透过圆形筛孔的筛下物粗度较小。稀油圆振动筛稀油圆振动筛三、 振动筛的振动特性参数（1）筛面倾角α筛面与水平面的夹角称为筛面倾角。倾角的大小与筛分设备的处理量和筛分效率有密切关系。当倾角增大时,将增加筛上物料的抛掷强度, 从而物料在筛面上向前的运动速度加快, 使筛机处理量提高, 但物料在筛面停留时间缩短, 减少颗粒透筛机会, 使筛分效率降低。反之就会使处理量降低, 从而提高筛分效率。例如烟台鑫海直线振动筛筛面倾角可调，使筛分效率大大提高，被广泛应用。（2）振动方向角δ振动方向线与上层筛面之间的夹角称为振动方向角。振动方向角取值越大,物料每次抛掷运动所移动的距离越短, 物料在筛面上向前的运动速度越慢, 物料能够得到充分筛分, 从而获得较大的筛分效率。（3）振幅 A 和频率ω振幅增大, 筛孔堵塞现象将大大减少, 同时也有利于物料的分层。而振动频率的增大, 可以增加物料在筛面上的跳动次数, 使得物料的透筛概率增加, 这对于加快物料筛分速度和提高 筛分效率很有帮助。振幅的选择是根据被筛物料的粒度及性质来选用的。对于粒度较大的物料选用较大的振幅和较低的频率; 对于粒度较细的物料, 选用较小的振幅和较高的频率。四、 振动电机的选取与激振力的调整（1） 振动电机的选择振动电机作为振动筛的振动源，应具有设计合理.结构简单、紧凑、激振效率高、节能、安装调试方便等优振动筛现厂图振动筛现厂图点。振动电机的选取，具体应选择贵工作频率、最大激振力、功率等。振动电机的转速要接近于工作频率;最大的激振力必须在所选的电机合成激振力的范围内;然后根据选择工作频率和最大激振力选择振动电机的功率。（2） 激振力的调整激振力是影响振动筛生产率的主要因素，生产率与激振力呈指数关系，激振力的增加引起生产率的迅速增加，而堵塞率则随激振力的增加迅速下降。激振力的增加使得振动强度增大.，筛面对物料的作用力加大，物料的上移速度增大.生产率得以提高，堵塞率下降。振动电机的激振力是高速旋转的偏心块产生的离心惯性力。改变偏心距, 从而改变激振力的幅值, 以达到调节激振力的作用。通过调整激振力的大小，从而达到最高生产率的效果, 延长激动电机的使用寿命。结构部件编辑主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。4、振动电机：（使用与维修方法详见振动电机使用说明书）。5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。使用说明编辑特点1、筛机设计，精巧和容易装配，一人即可操作筛机。2、独和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。。3、独特之筛网结构设计，方便和快速更换筛网 （只需3到5分钟） ，此外此种设计允许使用各种筛网 （尼龙、特种龙、PP网）。4、其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间 之生产过程可降低诸多成本。作用基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。电机使用说明：电机满足下列条件时，能连续输出额定激振力。1、振动加速度：不超过7g（g：重力加速度
